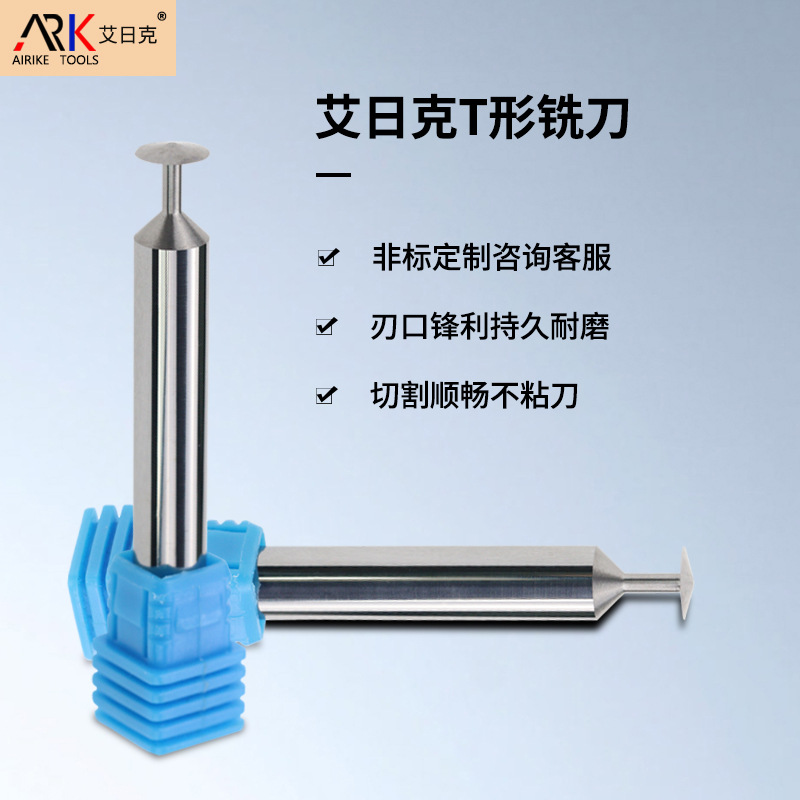

T型刀，因其形状酷似字母“T”而得名，是数控加工中用于铣削T型槽、加工燕尾槽及倒角的重要刀具。与普通立铣刀不同，T型刀的结构特殊，其切削部分位于刀柄下端的圆盘状刀体上。这种特殊的几何结构，使得其切削直径(即刀头圆盘部分的最大外径)的测量不能简单套用常规方法。准确测定切削直径，对于设定刀补、保证槽宽精度以及避免过切至关重要。那要如何测量T型刀的切削直径呢？下面是众业达小编的介绍。

　　测量T型刀切削直径的方法如下：

　　1、常规量具测量法：外径千分尺的应用

　　对于大多数标准T型刀，最直接且常用的测量工具是外径千分尺。这是车间现场获取刀具直径最高效的手段。测量时，需要将千分尺的两个测量面分别贴合在T型刀刀头圆盘的最大外圆处。由于T型刀的切削刃通常分布在圆盘的圆周上，测量时需格外注意避开切削刃的刃口，以免划伤千分尺的精密测砧，同时也避免因刃口倒角导致的读数偏差。

　　操作时，应轻微转动千分尺棘轮，确保测力适中。为了确保数据的准确性，建议在圆周上选取多个点位(如互成90度的两个位置)进行测量，取其平均值或最小值作为最终的切削直径。如果测量值显示刀具直径小于公差下限，说明刀具已磨损严重，需及时更换。

　　2、相对比较测量法：游标卡尺的技巧性使用

　　虽然外径千分尺精度更高，但在某些现场条件下，游标卡尺因其便捷性也被广泛使用。然而，由于T型刀的刀头通常比刀杆宽，且切削刃位于外缘，直接使用卡尺的外测量爪可能会因视线角度问题产生读数误差。

　　在使用卡尺测量时，应确保卡尺量爪与刀头外圆紧密接触，并保持卡尺与刀具轴线垂直。对于初学者而言，卡尺测量的误差通常在0.02mm-0.05mm之间，对于精度要求极高的T型槽加工，这一误差可能不可接受。因此，卡尺更适用于粗加工前的快速预估，或用于判断刀具是否存在严重的径向跳动。

　　3、辅助工具测量法：圆柱销配合测量

　　当T型刀的切削刃存在复杂的几何角度，或者刀头边缘存在倒角、圆角导致千分尺无法直接贴合最大外径时，可以采用辅助圆柱销配合测量法。这种方法能有效解决接触面不平整带来的测量难题。

　　具体操作步骤如下：选取两根直径已知且尺寸一致的精密圆柱销(或钻头柄)，将它们分别置于T型刀刀头的两侧，使圆柱销的外侧紧贴刀头的外圆轮廓。随后，使用千分尺测量两根圆柱销外侧的距离。此时，刀具的切削直径等于千分尺读数减去两根圆柱销的直径之和。这种方法能够有效避开刃口干扰，通过几何换算得出精确的切削直径，特别适用于测量磨损后边缘不规则或带有特殊涂层的T型刀。

　　通过上述介绍可知，T型刀切削直径的测量虽看似简单，实则需要根据刀具的具体形态和精度要求选择合适的方法。外径千分尺适合标准刀具的快速检测，游标卡尺适用于粗略判断，而圆柱销辅助法则能应对复杂刃型的精密测量。掌握这些技巧，不仅能确保加工尺寸的精准传递，更是每一个机加工人员提升工艺水平的必修课。
